某環保發電公司是集垃圾處理和能源產生為一體的公司，每天接受來自市區各類垃圾約2800/噸。這些垃圾在發電廠內經過分類、發酵、燃燒、過濾等復雜的步驟，分解為無害氣體、殘?jiān)半娏?。公司每日產生的電力，足夠30萬戶人每日所需用電，有效的把垃圾轉換為能源，實現了垃圾的回收再利用。

　　安峰環保技術人員于2020年6月25日-2020年6月28日對電廠冷凝器除垢清洗。在清洗過程中冷凝器循環水濁度升高，耗藥劑量較大。清洗終點后拆冷凝器金屬本色可見。完成清洗過后冷凝器端溫差明顯下降。6月28日兩臺冷凝器半側清洗全部完成，清洗掛片腐蝕率在控制內，已達到預期除垢清洗效果。

　　項目名稱

　　某發電廠冷凝器清洗項目案例

　　服務介紹

　　冷凝器除垢清洗技術服務

　　項目概述

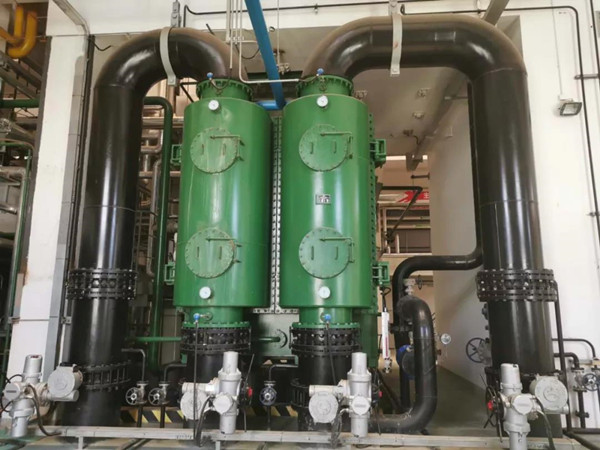

　　電廠現場情況：共有2臺冷凝器換熱器，已運行3年，目前管程的表面結成一層水垢，水垢的傳熱系數相比于金屬大大降低，不銹鋼熱傳導系數：17.5W（m.℃）碳酸鈣垢熱傳導系數：0.58-6.96W（m.℃）故目前已嚴重影響正常生產。

　　現場冷凝器目前端差為8-10℃，現代大型冷凝器在設計負荷下能達到最小端差為1-3℃，故由此可初步判斷目前現場冷凝器已經存在較嚴重結垢現象。

　　01

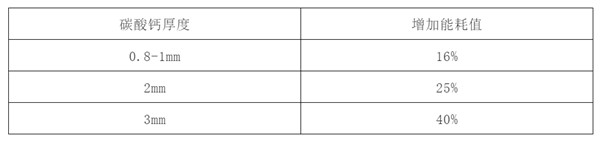

　　水垢對能耗的影響

　　根據美國能源部《非化學技術模式和硬度控制》提供的數據，經中國科學院專家驗證：

　　02

　　工藝流程

　　2020年6月25日-2020年6月28日對發電廠冷凝器除垢清洗，本次清洗采用化學清洗。

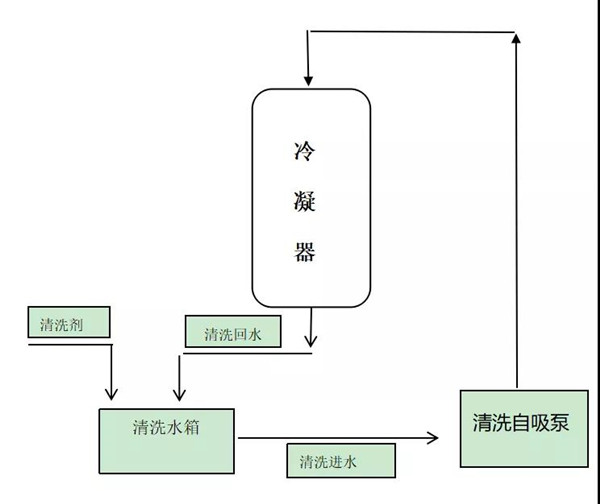

　　單機清洗流程圖如下：

　　03

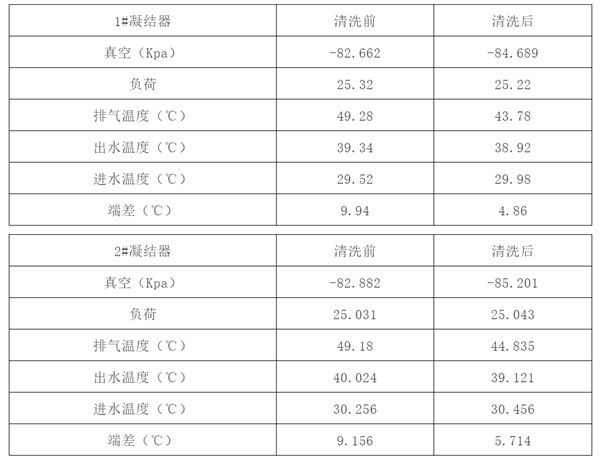

　　清洗前后數據對比

　　1#凝結器清洗前后真空差2.2027Kpa、端差5.38℃。

　　2#凝結器清洗前后真空差：2.319Kpa、端差：3.442℃1#凝結器清洗前后

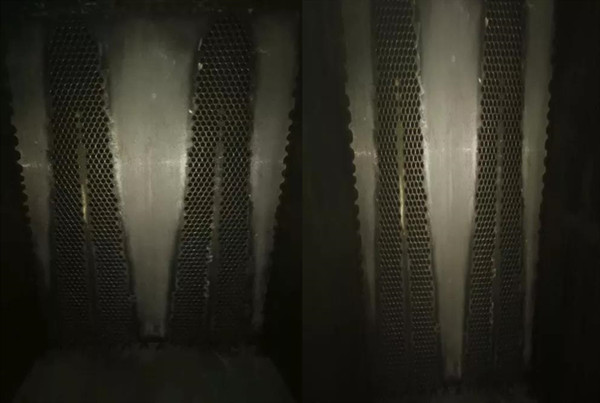

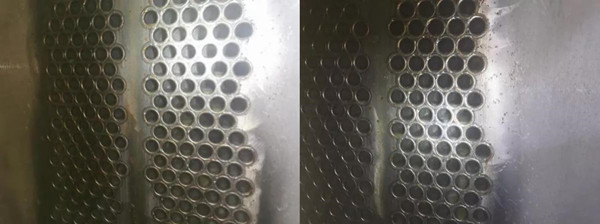

　　1#冷凝器清洗前

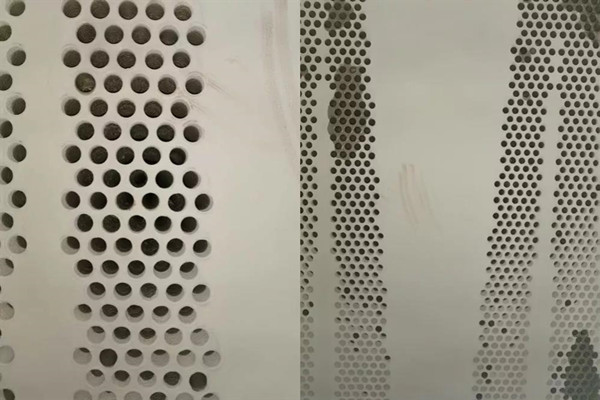

　　1#冷凝器清洗后照片

　　知識小科普

　　01

　　什么是汽輪機凝汽器端差？

　　1.凝汽器壓力下的飽和水蒸氣溫度與凝汽器冷卻水出口溫度之差稱為端差。

　　2.對一定的凝汽器，端差的大小與凝汽器冷卻水入口溫度、凝汽器單位面積蒸汽負荷、凝汽器銅管的表面潔凈度，凝汽器內的漏入空氣量以及冷卻水在管內的流速有關。一個清潔的凝汽器，在一定的循環水溫度和循環水量及單位蒸汽負荷下就有一定的端差值指標，一般端差值指標是當循環水量增加，冷卻水出口溫度愈低，端差愈大，反之亦然；單位蒸汽負荷愈大，端差愈大，反之亦然。實際運行中，若端差值比端差指標值高得太多，則表明凝汽器冷卻表面銅管污臟，致使導熱條件惡化。

　　02

　　端差增加的原因有：

　　1.凝器銅管水側或汽側結垢；

　　2.凝汽器汽側漏入空氣；

　　3.冷卻水管堵塞；

　　4.冷卻水量減少等。

　　03

　　凝汽器端差大的危害

　　1.凝汽器銅管、不銹鋼管或鈦管結垢、堵塞、臟污，影響換熱效果。

　　2.汽輪機排汽溫度高。

　　3.凝汽器真空系統泄露等原因造成的真空度低。

　　4.凝汽器循環水流量不足。

　　5.凝汽器水側上部積空氣未排出。

　　6.凝汽器集水井水位高，淹沒銅管。

　　7.表計誤差等其它原因。
