什么是循環(huán)水緩釋阻垢劑？常規(guī)的解釋為：在根據(jù)循環(huán)冷卻水補水水質(zhì)數(shù)據(jù)，科學(xué)設(shè)計循環(huán)冷卻水系統(tǒng)運行水質(zhì)管理范圍后精準(zhǔn)投加進系統(tǒng)內(nèi)防止水垢產(chǎn)生和金屬腐蝕保障系統(tǒng)正常運行的化學(xué)藥品，為緩蝕阻垢劑。

　　循環(huán)水緩蝕阻垢藥劑為什么要做定性試驗？

　　1.循環(huán)冷卻水系統(tǒng)基礎(chǔ)水源補水水質(zhì)不一：

　　如：自來水、地下水、軟化水、中水回用水……等

　　2.水源地理位置不一：

　　如長江上、中、下游水質(zhì)存在較大區(qū)別。

　　3.水期不一：

　　地表水在枯、豐、貧水期水質(zhì)存在較大波動。

　　4.系統(tǒng)的運行工藝條件：

　　系統(tǒng)材質(zhì)、換熱工況溫度、末端換熱器流速……等

　　每個系統(tǒng)的運行工況不一，采用的系統(tǒng)補水水質(zhì)條件不一，要達到良好的阻垢緩蝕效果就需要有針對性的藥劑進性保養(yǎng)處理。

　　這樣就需要對不同運行工況不同補水水質(zhì)的系統(tǒng)所投加的緩蝕阻垢劑進性緩蝕阻垢性能試驗選型。

　　具體試驗案例如下：

　　中昊晨光研究院項目無磷緩蝕阻垢劑性能實驗報告

　　1.前言

　　無磷緩蝕阻垢劑CM7000由具有多官能團的無磷整合阻垢劑及緩蝕劑等多種藥劑復(fù)配而成,經(jīng)過緩蝕阻垢性能試驗完全適用于中昊晨光研究院現(xiàn)場閉式冷卻塔外循環(huán)冷卻水在5倍濃縮水處理條

　　件下緩蝕阻垢的性能需求。

　　2腐蝕試驗

　　采用循環(huán)冷卻水處理用緩蝕阻垢劑性能評定標(biāo)準(zhǔn)SH2604.12—2001.

　　2.1、儀器設(shè)備

　　旋轉(zhuǎn)掛片腐蝕試驗儀2000ml普通燒杯

  2.2、試驗條件

　　試驗用水根據(jù)現(xiàn)場補充水配置而成.

　　試驗溫度∶控制溫度在40.0士1℃;

　　旋轉(zhuǎn)速度:試片旋轉(zhuǎn)速度為75轉(zhuǎn)/分鐘;

　　試驗時間:從試片掛入溫度為40.0土1°℃的試驗中2019年9月27日10:30起至2019年9月30日

　　10:30試驗終止，試驗時間共計72小時;

　　試片:采用標(biāo)準(zhǔn)Ⅱ碳鋼試片，且試片不經(jīng)過預(yù)膜處理;

　　2.3試驗步驟:

　　準(zhǔn)備好腐蝕試片，處理并稱重，調(diào)整好腐蝕測試儀。取補充水，用容量瓶準(zhǔn)確量取2000mL

　　分裝于燒杯中，加入CM7000緩蝕阻垢劑90ppm，攪拌均勻后放置于旋轉(zhuǎn)掛片試驗儀60±1°℃的恒

　　溫水浴中，保持液位不變。濃縮至補充水的5倍，調(diào)整水溫到40+1℃,之后將試片固定在腐蝕測試儀的掛片器上，試驗計時開始。在此濃縮和試驗過程中，滴加疏酸，使PH值始終保持在8.4±0.2范圍內(nèi)。試驗計時后，為保持液位不變，需不定時補充去離子水。72小時后，取出試片，處理后稱重.計算.

　　2.4試驗結(jié)果:

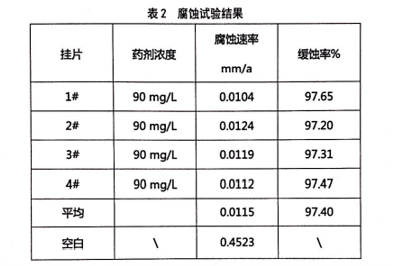

　　表2腐蝕試驗結(jié)果

　　由試驗結(jié)果可以看出，CM7000無磷緩蝕阻垢劑針對中昊晨光研究院現(xiàn)場水質(zhì)具有良好的緩蝕性能，其結(jié)果遠(yuǎn)遠(yuǎn)低于國標(biāo)GBT50050-2017工業(yè)循環(huán)冷卻水處理設(shè)計規(guī)范中腐蝕率控制標(biāo)準(zhǔn)<

　　0.075mm/a.

　　3、阻垢試驗

　　采用碳酸鈣沉積法《冷卻水分析試驗方法》401-1993.

　　3.1、儀器

　　多孔恒溫水浴鍋刻度燒杯:1000mL容量瓶:500mL

　　移液管:10,15mL3.2。試驗用水同上

　　3.3、試驗過程

　　在1000mL的燒杯中，準(zhǔn)確的加入阻垢劑，然后量取1000g配置水加入到燒杯中。

　　將燒杯置入已升溫的恒溫水浴中進行8O℃溫度蒸發(fā)濃縮。濃縮過程中，滴加硫酸，使PH值保持在8.4±0.2范圍內(nèi)。當(dāng)試液蒸發(fā)到濃縮倍數(shù)為5倍時，取出燒杯，將試液轉(zhuǎn)移到500mL的容量瓶中，搖晃均勻，加蓋，繼續(xù)置于80°C的水浴中，從2019年9月28日8:30計時至2019年9月28日18:30恒溫靜置10h.

　　靜置10h后，關(guān)閉電源，根據(jù)分析時間的要求，可進行自然冷卻或放入冷水中快速冷卻至室溫。過濾后分析水樣中鈣離子的濃度。

　　試驗中應(yīng)同時進行不加阻垢劑而其他步驟相同的空白試驗加以對比.

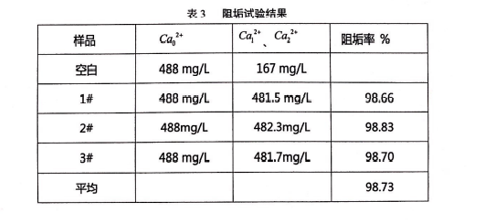

　　3.4、試驗結(jié)果

　　由實驗結(jié)果可以看出，CM7000無磷阻垢緩蝕劑具有良好阻垢性能。

　　4、結(jié)論

　　無磷緩蝕阻垢劑CM7000經(jīng)過緩蝕阻垢性能試驗論證,完全適用于中昊晨光研究院現(xiàn)場閉式冷卻塔外循環(huán)冷卻水在5倍濃縮水處理條件下緩蝕阻垢的性能需求。
