蘇州某生物制藥公司制藥廢水處理工藝流程

工程概況：本公司的廢水主要來自生產車間前期培養基中殘余的廢液，以及抗體純化階段層析、細胞過濾、超濾濃縮等工序產生的廢液，其特點是水量波動大，成分復雜，有機物含量高。本項目的耗水量為150m3/d，設計進水pH值為5~6,COD<8g/L,NH3-N/L,TP/L,SS/L分別為120和20,200mg/L。廢水處理后再利用。

工程設計水質指標：

進水酸堿度5~6，化學需氧量<8g/L，NH3-N<120，TP<20，mg/L，化學需氧量<200mg/L。處理后的污水經過處理后再利用，主要用于企業公共設施、廁所、工廠道路、工廠清掃和工廠綠化水等的清掃。

主體工藝：

厭氧型+A/O+砂濾型+炭濾型+超濾型+反滲型+三效蒸發型。

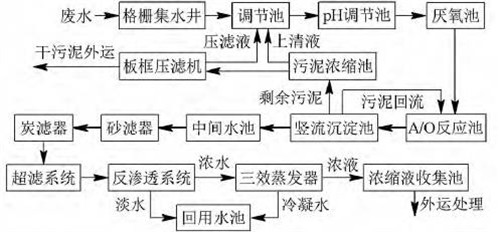

工藝流程：


構筑物設計

柵欄集水井：直徑3.8米×2.1米×6.1米，有效容積45米×3米，水深7.2米。潛水泵2臺(1套1備)，容積流量qV=25m3/h，揚程H=10m，配套馬達功率P=1.5kW；人造格柵，5mm的柵格間隙；浮球液位計4個。

調壓池：直徑8.2m×6.8m×6.1m，有效容積300m3,HRT值48h，采用地下式鋼砼+FRP防腐。配備2臺(1臺1臺)潛水泵，qV=10m3/h,H=10m,P=0.75kW;4臺浮球液位計；1臺電磁流量計；1套空氣攪拌系統。

pH調節池：尺寸為3.0m×2.1m×2.5m,HRT為2h?配有空氣攪拌系統1套;pH計1套;綜合房內設加藥系統,酸?堿儲槽2座,加藥泵4臺(2用2備),qV=120L/h,P=0.25kW?

厭氧水池：容量9.3m×6.9m×6.1m，有效容積362m3,HRT=58h。潛水式攪拌器2臺，P=1.5kW；池塘填料為178m3，規格150，單層填料高度3m，設置1層。

A/O反應池:缺氧池尺寸為6.2m×3.4m×6.1m，有效容積為112m3，HRT為18hkw，填充SJ-I型脫氮填充劑53m3，配備潛水?dāng)嚢铏C(jī)1.85kw，qV25m3/h，HR5m×6..mm，容積24mm3，HR泵2臺(15kw)，qV25m3/h，H5.3mm，電磁流量計1臺SJ-II型脫氮填充劑117m3；池內安裝微孔球冠狀氣盤232套鼓風機2臺，風10.64m3/min，出口=18.5ka

垂直沉淀池:a的尺寸為3.4m×3.2m×6.1m，表面水力負荷為0.7m3/(m2h)，配有2臺污泥回流泵(1用1備)浮球液位計4，中間池的尺寸為2.7m×2.7m×6.1m，有效容積為40m3，HRT為6.5h

砂過濾器炭過濾器超過過過濾系統:砂過濾器尺寸為750mm×1850mm(3套)，并聯運行，過濾速度為5m/h，過濾層高度為1.5mm投入0.21~0.42mm和2.00~4.75mm的石英砂過濾器尺寸為750mm×1850mm(3套)，并聯運行，過濾速度為5m/h，過濾層高度為1.5m，過濾層為3套活性炭配備精度100微米的精密過濾器；一個聚乙烯盒，一個MC120L型；兩個加藥泵(一組備用)，qV=4.5L/h，P=0.25kW；PT-2000L型；一組UF框架。防水和過濾器共享?；厮?套(1套備用),qV=3m3/h,H=30m,P=0.75kW。

反滲系統：反滲透裝置3套，1m3/h,1m3/h,1m3BW3040m,1m3BW30kW,PE-0濾網，5μm的PE盒，1臺型號MC120L的給藥泵，2臺型號MC120L(1m3/h),qV=3m3/h,H=1330m,PV=3m3/h,P=130m,P=130m,P=2.2kW,RO框1套，清洗泵1臺，qV=3m3/h,H=40.75kW;1套型號P-T1。

三效蒸發器：設置三效蒸發器并聯運行時，每臺設備的水分蒸發量qV=700kg/h工作蒸汽壓力p=0.1~0.2MPa，每臺設備耗用工作蒸汽280kg/h，循環冷卻水耗用qV=20t/h工作蒸汽壓力p=0.1~0.2MPa，設備材料316L。

濃縮液收集池濃縮液收集池內提升泵1臺，3.8m×2.3m×6.1m,qV10m3/h,100m,P0.5kkkk寸×6.1m，提升泵1臺，qV10m3/h,10m,P0.5kkkk寸×9.2m。

泥漿濃縮池:體積3.8m×2.8m×6.1m，配有隔膜泵，體積qV=340L/min，1套管道混合器，4個浮球液位計。

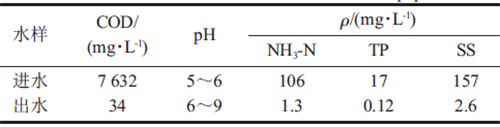

處理效果：
